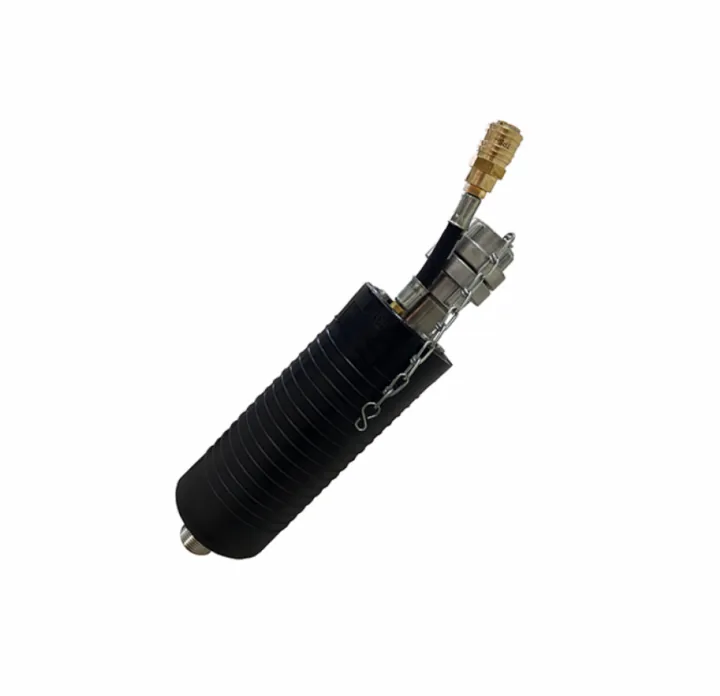

C FORM PRÜFBLASEN
ARTKL.NO:CKTB
Bitte anmelden, um Preise zu sehen.
Maßtabelle (metrisch)
| Product Code | Size Usage Range | Max. Working Pressure | Deflated Plug Dimensions | By-Pass Size | ||
| Min. Diameter | Max. Diameter | Diameter | Total Lenght | |||
| (mm) | (mm) | (bar) / (psi) | (mm) | (mm) | (mm) | |
| CKTB3040 | 30 | 40 | 2.5 / 36 | 29 | 50 | 1/8" |
| CKTB4050 | 40 | 50 | 2.5 / 36 | 38 | 90 | 1/8" |
| CKTB5075 | 50 | 75 | 2.5 / 36 | 48 | 110 | 1/4" |
| CKTB60 | 60 | 60 | 2.5 / 36 | 58 | 120 | 1/4" |
| CKTB75 | 75 | 75 | 2.5 / 36 | 68 | 140 | 1/2" |
| CKTB70100 | 70 | 100 | 2.5 / 36 | 68 | 185 | 1/2" |
| CKTB100 | 100 | 100 | 2.5 / 36 | 88 | 160 | 1/2" |
| CKTB100150 | 100 | 150 | 2.5 / 36 | 88 | 185 | 1/2" |
| CKTB150 | 150 | 150 | 2.5 / 36 | 138 | 160 | 1" |
| CKTB150200 | 150 | 200 | 2.5 / 36 | 138 | 200 | 1" |
| CKTB200250 | 200 | 250 | 2.5 / 36 | 180 | 250 | 1" |
| CKTB250300 | 250 | 300 | 2.5 / 36 | 182 | 300 | 1" |
| CKTB300 | 300 | 300 | 2.5 / 36 | 282 | 300 | 1" |
| CKTB300350 | 300 | 350 | 2.5 / 36 | 282 | 350 | 1" |
Maßtabelle (Zoll / imperial)
| Size Usage Range | Max. Working Pressure | Deflated Plug Dimensions | By-Pass Size | |||
| Min. Diameter | Max. Diameter | Diameter | Total Lenght | |||
| (inch) | (inch) | (bar) / (psi) | (inch) | (inch) | (inch) | |
| CKTB3040 | 1.1" | 1.5" | 2.5 / 36 | 1.1" | 2.0" | 1/8" |
| CKTB4050 | 1.5" | 2" | 2.5 / 36 | 1.4" | 3.5" | 1/8" |
| CKTB5075 | 2" | 3" | 2.5 / 36 | 1.8" | 4.3" | 1/4" |
| CKTB60 | 2.4" | 2.4" | 2.5 / 36 | 2.2" | 4.7" | 1/4" |
| CKTB75 | 3" | 3" | 2.5 / 36 | 2.6" | 5.5" | 1/2" |
| CKTB70100 | 2.8" | 4" | 2.5 / 36 | 2.6" | 7.3" | 1/2" |
| CKTB100 | 4" | 4" | 2.5 / 36 | 3.4" | 6.3" | 1/2" |
| CKTB100150 | 4" | 6" | 2.5 / 36 | 3.4" | 7.3" | 1/2" |
| CKTB150 | 6" | 6" | 2.5 / 36 | 5.4" | 6.3" | 1" |
| CKTB150200 | 6" | 8" | 2.5 / 36 | 5.4" | 8.0" | 1" |
| CKTB200250 | 8" | 10" | 2.5 / 36 | 7.0" | 10.0" | 1" |
| CKTB250300 | 10" | 12" | 2.5 / 36 | 7.1" | 12.0" | 1" |
| CKTB300 | 12" | 12" | 2.5 / 36 | 11.1" | 12.0" | 1" |
| CKTB300350 | 12" | 14" | 2.5 / 36 | 11.1" | 14.0" | 1" |
Beschreibung
Die C-Form Prüfblase ist für spezielle Rohrgeometrien und teilweise offene oder unregelmäßige Querschnitte entwickelt. Ihre Form ermöglicht eine gezielte Abdichtung in Bereichen, in denen klassische runde Prüfblasen keine ausreichende Dichtwirkung erzielen.

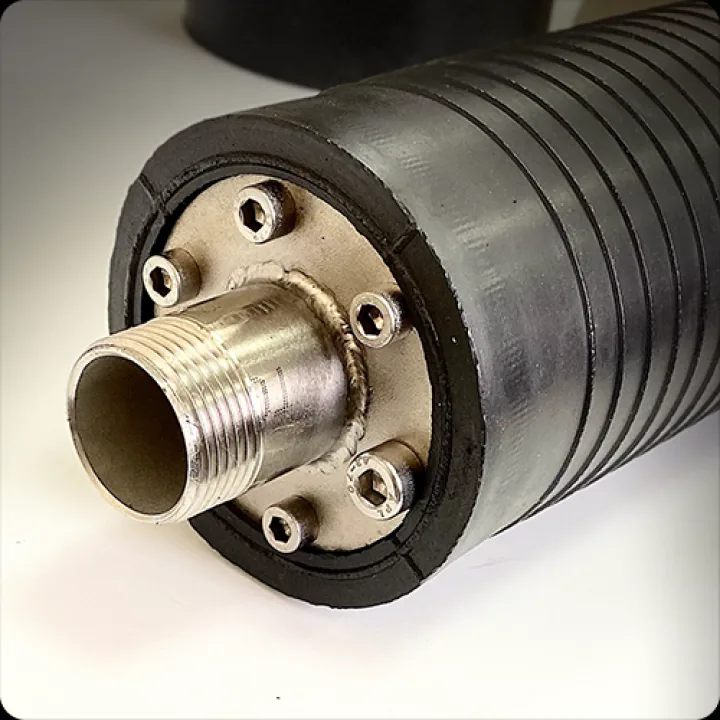

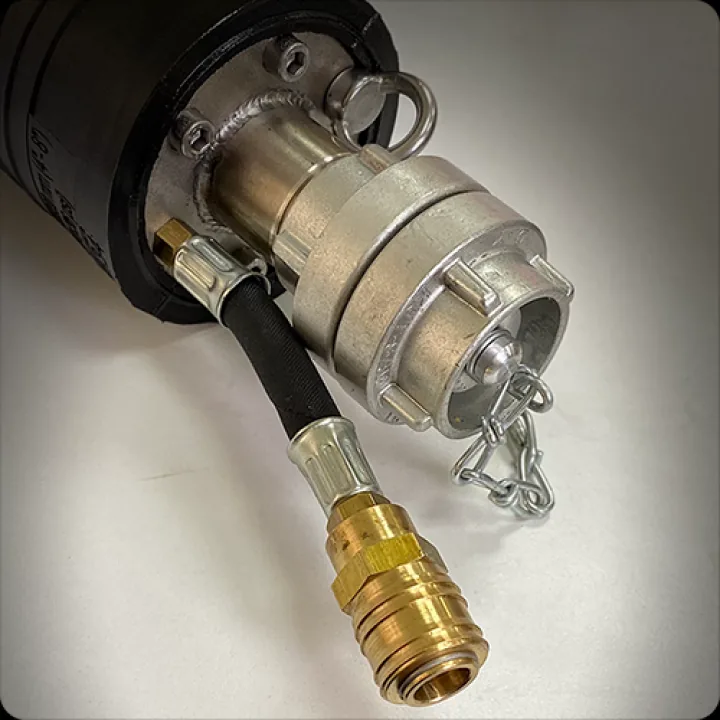

Prüfblase mit BY-PASS für Schächte Diese Prüfblase ist speziell für den Einsatz in Schachtbauwerken konzipiert und verfügt über ein integriertes Bypass-System. Dadurch können Prüfmedien kontrolliert zugeführt oder abgeführt werden, während der Schachtbereich sicher abgedichtet bleibt.
Zusätzliche Informationen
| Ausführung | CKTB3040, CKTB4050, CKTB5075, CKTB60, CKTB75, CKTB70100, CKTB100, CKTB100150, CKTB150, CKTB150200, CKTB200250, CKTB250300, CKTB300, CKTB300350 |
|---|---|
| Durchmesser | 30-350 mm |
| Arbeitsdruck | 2.5-2.5 bar |
